Information importante : Ce contenu est fourni à titre informatif sur les techniques et équipements de manutention en milieu confiné. Il ne remplace pas une évaluation des risques professionnels spécifique à votre site, ni une formation CACES ou une consultation auprès d’un organisme de contrôle accrédité. Respectez strictement les normes en vigueur et consultez un expert certifié (bureau de contrôle, organisme VGP) avant toute intervention en espace confiné.
Lorsque les allées d’un entrepôt mesurent moins de 2,5 mètres de large ou que la hauteur sous plafond descend sous les 3 mètres, les équipements standards de manutention deviennent inutilisables. Les responsables logistiques constatent fréquemment que cette contrainte spatiale impose non seulement des équipements spécifiques, mais également des protocoles de sécurité renforcés. Entre obligations réglementaires strictes (CACES, VGP, permis de travail) et choix techniques précis (rayon de braquage, largeur hors-tout), la manutention en milieu confiné exige une approche méthodique pour éviter les accidents et maintenir la productivité.
Espaces restreints et manutention : identifier les contraintes physiques réelles
Les entrepôts construits avant 2000 présentent fréquemment des allées inférieures à 2,5 mètres et des hauteurs sous plafond de 2,5 à 3 mètres. Ces dimensions, adaptées à la manutention manuelle de l’époque, deviennent critiques pour des charges dépassant 500 kg ou des hauteurs de stockage supérieures à 4 mètres. Ces contraintes ne se limitent pas aux bâtiments anciens : zones de maintenance en sous-sol, couloirs techniques, réserves de magasins et zones de préparation créent autant de situations où l’espace confiné devient la norme.
Un espace confiné se caractérise par des dimensions réduites limitant les mouvements et la circulation : largeur d’allée inférieure à 2,5 mètres, hauteur sous plafond réduite (moins de 3 mètres), ou configuration fermée rendant l’évacuation difficile. Comme le rappelle utilement la fiche de prévention INRS sur les espaces confinés, une altération mineure des conditions y devient potentiellement mortelle, ce qui impose des protocoles de sécurité renforcés.
Quatre critères techniques permettent de qualifier précisément un espace restreint nécessitant des équipements adaptés.
-
Largeur d’allée mesurée au point le plus étroit, en tenant compte des obstacles fixes (poteaux, armoires électriques, tuyauteries apparentes)
-
Hauteur sous plafond disponible, en déduisant les éléments suspendus (éclairage, ventilation, câblage) pouvant réduire de 20 à 40 cm l’espace libre
-
Rayon de braquage minimal requis pour effectuer un demi-tour complet, variable selon la configuration (couloir en L, T ou cul-de-sac)
-
Distance d’évacuation vers une issue de secours, critère réglementaire fondamental pour la qualification d’espace confiné selon le Code du travail
L’arsenal technique pour opérer dans des zones à faible dégagement
En milieu confiné, seules certaines familles d’équipements restent opérationnelles. L’erreur la plus fréquente lors des audits CARSAT consiste à adapter un équipement standard à un espace inadapté, générant collisions, usure prématurée et risques. La sélection repose sur trois critères mesurables : largeur hors-tout, rayon de braquage et capacité de levée en configuration compacte.

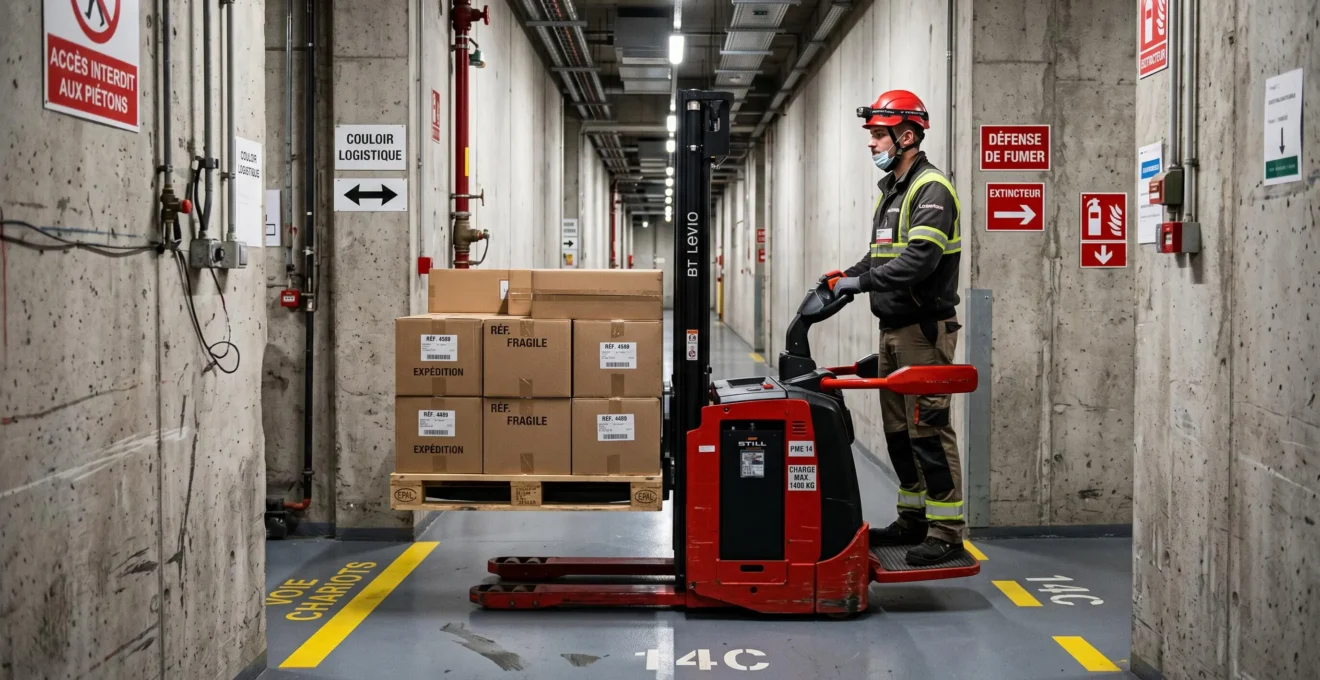

Transpalettes et gerbeurs électriques : manœuvrabilité maximale jusqu’à 2 tonnes
Les transpalettes électriques à conducteur accompagnant constituent la solution de base pour les espaces de moins de 1,8 mètre. Avec une largeur de 0,7 à 1 mètre, ils permettent la manutention de charges jusqu’à 2 tonnes sur courtes distances. Les gerbeurs électriques autoportés ajoutent une levée verticale jusqu’à 5 mètres, en conservant une largeur inférieure à 1,2 mètre. Leur rayon de braquage réduit (< 1,5 mètre) autorise les manœuvres en T ou L. La transition vers ces équipements libère un gain de productivité pouvant atteindre 40 à 60 % selon les retours terrain, sans élargir les allées.

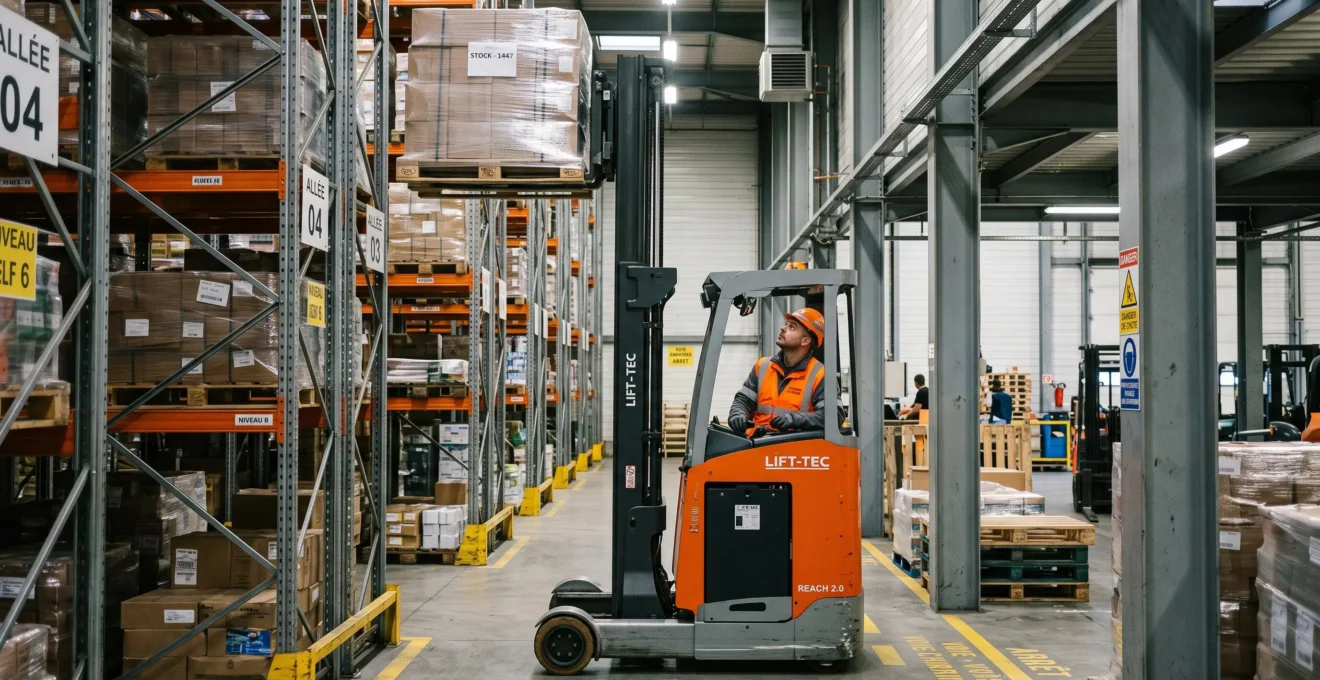

Chariots rétractables compacts : le compromis hauteur et encombrement
Pour des hauteurs supérieures à 6 mètres ou des charges de 2,5 tonnes, les chariots rétractables compacts s’imposent. Leur mât duplex ou triplex lève jusqu’à 10 mètres avec une largeur de 1,6 à 1,9 mètre. Les fourches se rétractent sous le châssis, puis le mât s’élève verticalement, réduisant l’encombrement. Les allées de 2 à 2,5 mètres deviennent exploitables, contre 3 à 3,5 mètres pour un chariot frontal. Ces équipements représentent une part croissante du parc (estimée entre 30 et 40 % selon les observateurs du secteur) en zones urbaines denses.
Nacelles ciseaux et plateformes verticales pour hauteurs sous plafond limitées
Les interventions de maintenance ou de picking en milieu confiné nécessitent des plateformes élévatrices à profil réduit. Les nacelles ciseaux compactes (hauteur repliée < 2 m, largeur ≤ 1,5 m) permettent le franchissement de portes standards et atteignent 6 à 8 mètres de hauteur. Pour les sols irréguliers, les nacelles araignées offrent stabilisateurs indépendants et franchissement d'obstacles. Les organismes de prévention recommandent ces équipements plutôt que des solutions improvisées (échafaudages, échelles) au niveau de sécurité inférieur.
Face à cette diversité technique, l’accompagnement d’une entreprise de levage et manutention spécialisée devient déterminant. Un fournisseur disposant d’un parc diversifié peut auditer votre site, proposer des solutions adaptées à vos pics d’activité et garantir un service réactif. Une maintenance préventive par des techniciens formés prolonge la durée de vie du matériel et sécurise les opérations.
| Type d’équipement | Largeur hors-tout | Rayon de braquage | Capacité de charge | Largeur d’allée minimale |
|---|---|---|---|---|
| Transpalette / Gerbeur électrique | 0,7 – 1,2 m | < 1,5 m | Jusqu’à 2 T | < 2 m |
| Chariot rétractable compact | 1,6 – 1,9 m | 1,8 – 2,2 m | 1,5 – 2,5 T | 2 – 2,5 m |
| Nacelle ciseaux compacte | < 1,5 m | Variable (fonction stabilisateurs) | 200 – 300 kg (charge utile) | 1,8 – 2 m |
Ces trois familles d’équipements répondent à des besoins distincts selon la configuration du site. Le choix optimal dépend moins du prix d’achat que de la compatibilité dimensionnelle réelle avec les contraintes mesurées. Les retours terrain montrent qu’une évaluation précise du rayon de braquage et de la largeur d’allée minimale évite les immobilisations coûteuses. La location courte durée permet de tester un équipement dans les conditions réelles avant tout engagement. Cette approche pragmatique réduit les erreurs de dimensionnement et garantit une productivité optimale dès la mise en service. L’accompagnement d’un fournisseur technique lors de cette phase de sélection s’avère déterminant pour sécuriser l’investissement.
Cas terrain : restauration de la productivité dans un entrepôt aux allées de 2,2 mètres
Une entreprise de stockage de pièces détachées automobiles exploitant un entrepôt ancien se trouvait confrontée à des allées de circulation de 2,2 mètres de large, dimension incompatible avec des chariots frontaux standards (largeur minimale requise de 2,5 mètres). Cette contrainte spatiale avait entraîné une chute de productivité de 30 % et plusieurs incidents de collision entre équipements et racks de stockage. Le passage à des chariots rétractables à mât triplex avec une largeur hors-tout de 1,8 mètre, accompagné d’une formation CACES R485 pour les caristes et d’une réorganisation des flux avec marquage au sol, a permis de restaurer la productivité initiale. Un audit VGP renforcé garantit depuis 18 mois un taux zéro incident, validant la pertinence du choix technique.
Protocoles de sécurité adaptés aux interventions confinées
L’exploitation d’équipements de manutention en espace restreint ne se limite pas à une question de dimensions : elle impose des obligations réglementaires strictes et des protocoles opérationnels renforcés. Comme le confirment les données 2024 consolidées par le Ministère du Travail, les heurts entre engins et piétons représentent 29 % des accidents du travail mortels dans la catégorie des équipements mobiles de levage. Cette sinistralité accrue en milieu confiné s’explique par la réduction des distances de sécurité, la limitation des angles de vision et la proximité imposée entre opérateurs et charges en mouvement.
La spécificité des espaces confinés impose trois niveaux de maîtrise complémentaires : formation adaptée des opérateurs, contrôles techniques renforcés et procédures d’intervention formalisées.
Formation CACES et habilitations spécifiques aux espaces confinés
La conduite de chariots automoteurs de manutention à conducteur porté relève du CACES R489, tandis que les gerbeurs à conducteur accompagnant ou autoportés nécessitent le CACES R485. Ces certificats d’aptitude, délivrés par des organismes testeurs certifiés, valident les compétences théoriques et pratiques des caristes pour une durée de cinq ans. L’erreur la plus couramment constatée lors des audits CARSAT consiste à considérer ces CACES comme suffisants pour opérer en espace confiné. Les recommandations INRS imposent une formation complémentaire couvrant la détection atmosphérique (mesure d’oxygène, détection de gaz toxiques), les procédures d’évacuation d’urgence et la communication avec un surveillant extérieur. Cette double qualification (CACES + habilitation espace confiné) devient obligatoire dès lors que l’intervention se déroule dans un local fermé ou semi-enterré présentant des risques d’asphyxie ou d’intoxication.

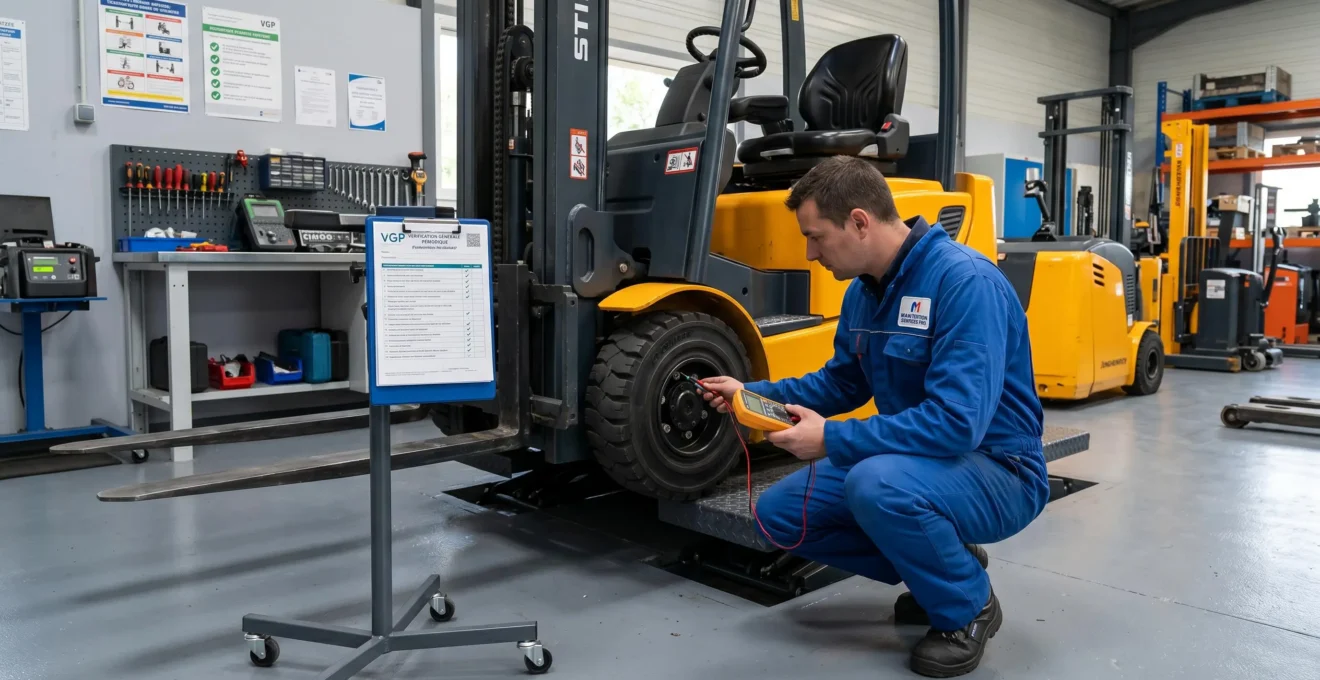

Contrôles VGP renforcés et maintenance préventive obligatoire
L’arrêté du 1er mars 2004 relatif aux vérifications des appareils de levage impose des Vérifications Générales Périodiques (VGP) obligatoires tous les 6 mois pour les appareils motorisés mobiles, catégorie incluant chariots élévateurs et gerbeurs. Ces contrôles, réalisés par un organisme accrédité indépendant, examinent l’état de conservation mécanique, vérifient les dispositifs de sécurité (freins, limiteurs de charge, avertisseurs sonores) et réalisent des essais de fonctionnement en charge. En espace confiné, cette périodicité de 6 mois s’avère d’autant plus critique que l’usure s’accélère : les manœuvres répétées dans des espaces restreints sollicitent intensément les trains de roulement, les systèmes hydrauliques et les structures porteuses. Les tendances du marché montrent une adoption croissante des contrats de maintenance préventive intégrant ces VGP réglementaires, assurant disponibilité optimale du matériel et traçabilité complète des interventions.
Procédures opérationnelles : permis de travail et surveillance continue
Toute intervention en espace confiné nécessite l’établissement d’un permis de travail nominatif, document formalisant les mesures de prévention mises en œuvre. Ce permis impose une analyse atmosphérique préalable mesurant le taux d’oxygène (valeur normale entre 19,5 et 23 %), la présence éventuelle de monoxyde de carbone (CO) ou de composés organiques volatils (COV), et vérifiant l’absence de gaz inflammables. Un surveillant désigné reste positionné à l’extérieur de la zone, en liaison permanente avec l’opérateur par radio ou liaison filaire, prêt à déclencher une procédure d’évacuation d’urgence si les paramètres atmosphériques se dégradent. Les moyens de communication, les équipements de protection individuelle (détecteurs portables, harnais de sécurité) et les consignes d’évacuation doivent être vérifiés avant chaque intervention. Cette rigueur procédurale, souvent perçue comme contraignante, constitue le seul rempart efficace contre les accidents graves en milieu confiné.
-
Permis de travail signé par le responsable de site mentionnant les risques identifiés et les mesures de prévention
-
Analyse atmosphérique réalisée moins de 2 heures avant l’intervention (O2, CO, COV, gaz explosifs)
-
CACES valide pour l’équipement utilisé + formation complémentaire espace confiné validée
-
VGP de l’équipement à jour avec rapport accessible sur site (validité 6 mois maximum)
-
Surveillant désigné posté à l’extérieur avec moyen de communication opérationnel testé
-
Procédure d’évacuation d’urgence définie, affichée et comprise par tous les intervenants
Limites et précautions réglementaires obligatoires
Les informations fournies dans cet article sont génériques et ne remplacent pas une étude de poste et une évaluation des risques spécifiques à votre environnement de travail. Toute intervention en espace confiné nécessite un permis de travail, une analyse atmosphérique préalable et des procédures de surveillance continue conformes aux articles R4412-158 et suivants du Code du travail.
Risques explicites :
- Risque d’écrasement ou de collision en cas de choix d’équipement inadapté aux dimensions réelles de l’espace mesuré
- Risque d’asphyxie ou d’intoxication en cas de ventilation insuffisante ou d’analyse atmosphérique non réalisée
- Risque de non-conformité réglementaire entraînant sanctions administratives et responsabilité pénale en cas d’accident
Les équipements de manutention doivent être conformes aux normes CE et faire l’objet de vérifications générales périodiques par un organisme accrédité. Les opérateurs doivent impérativement détenir les CACES correspondants et être formés aux spécificités des espaces confinés. Consultez un bureau de contrôle accrédité, un organisme VGP, la CARSAT ou le médecin du travail avant toute intervention.
Optimiser l’aménagement : penser l’espace avant de choisir l’équipement
L’erreur la plus coûteuse consiste à acquérir un équipement sans mesurer les contraintes réelles du site. Cette précipitation génère immobilisations, coûts inutiles et sous-exploitation. La méthode efficace inverse la séquence : mesurer, analyser, simuler, puis choisir. Le diagnostic commence par un relevé dimensionnel précis (largeur d’allée minimale, hauteur sous plafond nette, pente, état de dalle). L’analyse des flux identifie ensuite goulots d’étranglement, zones de croisement et conflits entre circulations.
La location courte durée convient aux pics d’activité ou remplacements ponctuels. La location longue durée (12-60 mois) transfère maintenance et VGP au loueur, garantissant disponibilité sans immobilisation. L’achat reconditionné offre un compromis pour usages permanents à faible intensité. Un audit technique par un fournisseur spécialisé, souvent gratuit, permet d’objectiver le besoin et d’éviter les erreurs de dimensionnement.
-
Quelle est la largeur d’allée mesurée au point le plus étroit, obstacles fixes inclus (poteaux, armoires, tuyauteries) ?
-
Quelle hauteur sous plafond disponible après déduction des équipements suspendus (éclairage, ventilation, câblage) ?
-
Quelle fréquence d’usage journalier et quel tonnage moyen manipulé (occasionnel, quotidien, intensif) ?
-
Quelle capacité de charge maximale prévisible, en tenant compte des pics d’activité saisonniers ?
-
Quel budget disponible et quelle formule privilégiée (location courte/longue durée, achat neuf, achat occasion) ?
-
Vos opérateurs détiennent-ils les CACES requis ou faut-il prévoir des formations (R489, R485) ?
Vos interrogations sur les équipements compacts en zone exiguë
Quelle largeur minimale d’allée pour un chariot élévateur en espace confiné ?
Un chariot rétractable compact nécessite une largeur d’allée comprise entre 2 et 2,5 mètres selon sa largeur hors-tout (1,6 à 1,9 mètre). Pour des allées inférieures à 2 mètres, seuls les gerbeurs électriques autoportés (largeur 0,7 à 1,2 mètre) restent opérationnels. Ces dimensions doivent être mesurées au point le plus étroit en tenant compte des obstacles fixes.
La location est-elle plus avantageuse que l’achat pour du matériel compact ?
Cela dépend de la fréquence d’usage. Pour un besoin ponctuel (chantier, pic saisonnier, remplacement pendant maintenance), la location courte durée évite l’immobilisation de trésorerie. Pour un usage permanent, la location longue durée (12 à 60 mois) transfère la charge de maintenance et des VGP au loueur, garantissant conformité et disponibilité. L’achat se justifie pour des usages intensifs quotidiens sur plusieurs années.
Quels sont les délais de livraison pour un chariot rétractable compact ?
En location, les fournisseurs disposant d’un parc diversifié livrent généralement sous 24 à 48 heures pour les modèles standards. L’achat d’un équipement neuf nécessite un délai de 4 à 12 semaines selon le constructeur et les options demandées. Les équipements reconditionnés disponibles en stock raccourcissent ce délai à 1 à 2 semaines, transport et mise en service inclus.
Un CACES standard suffit-il pour opérer en espace confiné ?
Non. Le CACES R489 (chariots automoteurs) ou R485 (gerbeurs) autorise la conduite de l’équipement, mais une formation complémentaire espace confiné reste obligatoire dès lors que l’intervention présente des risques d’asphyxie ou d’intoxication. Cette formation couvre la détection atmosphérique, les procédures d’évacuation et la communication avec un surveillant extérieur, conformément aux recommandations INRS et au Code du travail.
Peut-on utiliser des transpalettes manuels en milieu confiné pour réduire les coûts ?
Les transpalettes manuels conviennent pour des charges légères (jusqu’à 800 kg) et des distances courtes (moins de 20 mètres), mais ils exposent les opérateurs à des troubles musculosquelettiques (TMS) en usage intensif. Les retours terrain montrent que la transition vers des transpalettes électriques à conducteur accompagnant réduit de 60 % la pénibilité physique tout en augmentant la productivité, avec un coût de location mensuelle inférieur à 200 euros.
