Sur un chantier, un câble d’alimentation qui traverse une voie partagée par des engins, des véhicules et des piétons concentre à lui seul plusieurs risques majeurs : écrasement, électrisation, chute de plain-pied, arrêt d’exploitation. Choisir une protection adaptée ne se résume pas à poser un couvercle en caoutchouc sur un conducteur. Il faut croiser le type de trafic, la durée d’installation et le niveau de signalisation nécessaire pour que la solution tienne dans le temps et reste conforme.
Réponse directe : Un câble traversant une voie de circulation doit être protégé par un dispositif mécanique dimensionné au trafic réel (passage de câbles pour piétons et véhicules légers, caniveau renforcé pour engins) et accompagné d’une signalisation temporaire visible. L’INRS rappelle qu’il convient d’éviter de dérouler un conducteur en travers d’un passage de véhicule chaque fois que c’est possible.
Pourquoi un câble traversant une voie de circulation constitue un risque sur chantier
Un câble posé au sol dans une zone de passage cumule trois dangers immédiats. Il peut être écrasé par le passage répété d’un engin ou d’un camion, ce qui endommage l’isolant et expose les conducteurs. Il devient alors source potentielle d’électrisation pour toute personne entrant en contact avec la partie dénudée ou avec un support métallique mis sous tension. Il crée enfin un obstacle au sol favorisant les chutes de plain-pied, l’une des causes d’accidents les plus fréquentes sur chantier.
Les conséquences opérationnelles d’un incident sont rarement anodines. Un câble sectionné coupe l’alimentation d’un cantonnement, d’un groupe électrogène auxiliaire ou d’un éclairage. S’ensuivent arrêt partiel du chantier, remplacement en urgence, retards de livraison et, en cas d’accident corporel, mise en cause de la responsabilité du responsable de chantier.
Selon la DRIEETS Île-de-France, un peu plus du tiers des accidents du travail signalés surviennent sur des chantiers, et plusieurs cas d’électrisation y sont recensés chaque année (bilan DRIEETS accidents chantiers Île-de-France). Cette réalité justifie à elle seule un traitement systématique des franchissements de câbles, même pour une installation temporaire.
Trafic simultané, risque multiplié : Lorsque engins, véhicules légers et piétons partagent la même voie, le dispositif doit répondre au trafic le plus contraignant, jamais au plus léger.
Cas pratique
Sur un chantier de voirie, un câble d’alimentation reliant un groupe électrogène à une base-vie traverse une piste d’accès empruntée par les camions de livraison. En l’absence de protection renforcée, un passage de poids lourd écrase le conducteur, provoque un court-circuit et interrompt l’éclairage du cantonnement en fin de journée. L’incident oblige à isoler la zone, à remplacer le câble et à retarder la reprise des travaux du lendemain matin.

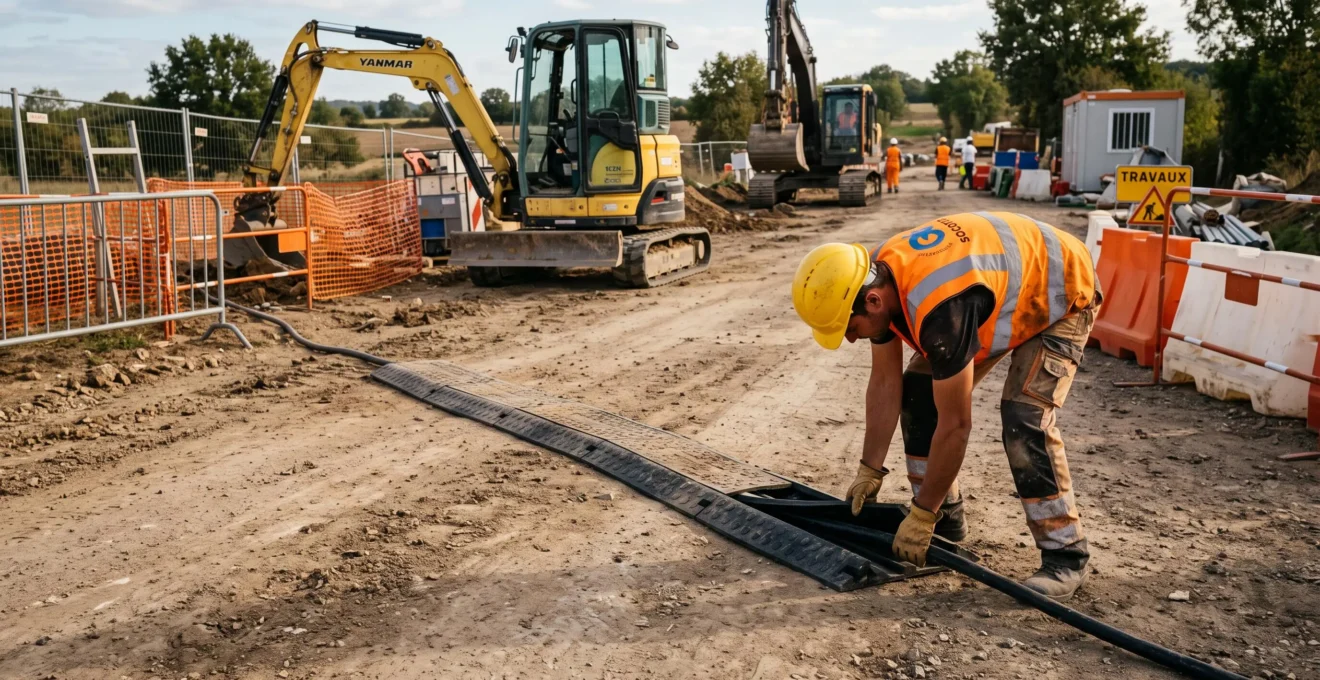

Quelles solutions pour protéger physiquement les câbles traversant une voie de circulation ?
Le choix d’un dispositif de protection mécanique repose sur un principe simple : dimensionner la protection au trafic réel, pas au trafic théorique. Trois grandes familles d’équipements couvrent la plupart des configurations rencontrées sur chantier.

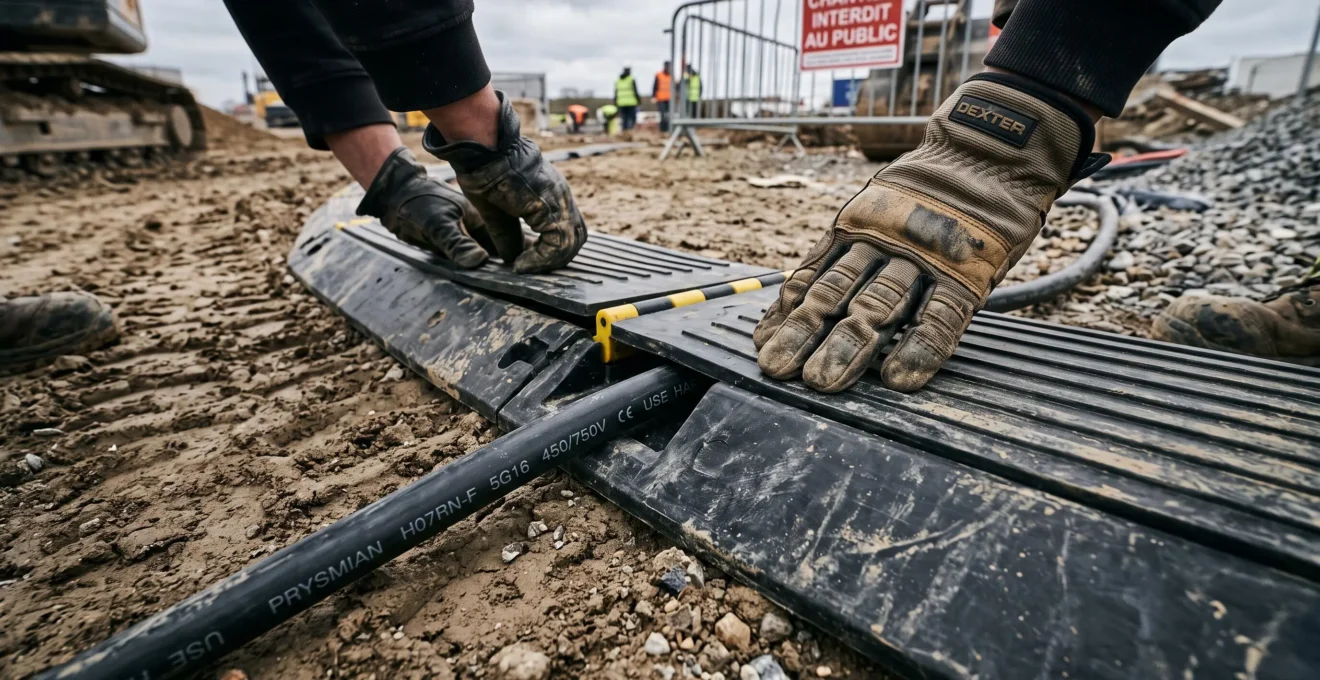

Les passages de câbles et rampes en caoutchouc ou en polyuréthane conviennent aux zones piétonnes et aux véhicules légers. Ils protègent un à plusieurs conducteurs grâce à des canaux internes et offrent un profil incliné qui limite les risques de trébuchement. Pour un passage d’engins de chantier ou de camions, un caniveau provisoire renforcé à forte résistance à l’écrasement est nécessaire. Son couvercle verrouillable évite l’ouverture accidentelle sous charge. Enfin, lorsque c’est possible, la meilleure protection reste d’éviter le franchissement : surélever le câble au-dessus de la voie à l’aide d’une potence provisoire, ou modifier le cheminement pour contourner la zone de circulation.
L’INRS rappelle que l’article R. 4544-4 du Code du travail impose de supprimer ou réduire le risque électrique, et recommande de protéger les fils conducteurs de l’écrasement en évitant de les dérouler en travers d’un passage de véhicule (recommandations INRS protection des câbles). Cette hiérarchie – supprimer, réduire, protéger – doit guider le choix du dispositif avant toute considération de coût.
Pour s’équiper, les passages de câbles, rampes et caniveaux renforcés sont disponibles sur la boutique EquipemenTech, qui référence différentes gammes selon le niveau de trafic à sécuriser.
Les critères de choix à croiser avant achat sont les suivants :
- Intensité et nature du trafic : piétons seuls, véhicules légers, engins lourds, mixte.
- Diamètre et nombre de câbles à faire passer dans un même canal.
- Durée d’installation : quelques jours, plusieurs semaines, saison complète.
- Contraintes du sol : terre compactée, enrobé, surface irrégulière.
- Nécessité d’une accessibilité piétonne adaptée (profil incliné antidérapant).
| Type de trafic | Solution adaptée | Points de vigilance |
|---|---|---|
| Piétons uniquement | Rampe de passage légère | Profil antidérapant, visibilité |
| Véhicules légers | Passage de câbles moyen | Résistance à l’écrasement, maintien au sol |
| Engins et camions | Caniveau renforcé | Charge admissible, couvercle verrouillé |
| Trafic mixte | Caniveau renforcé + rampe piétonne complémentaire | Signalisation renforcée, séparation des flux si possible |

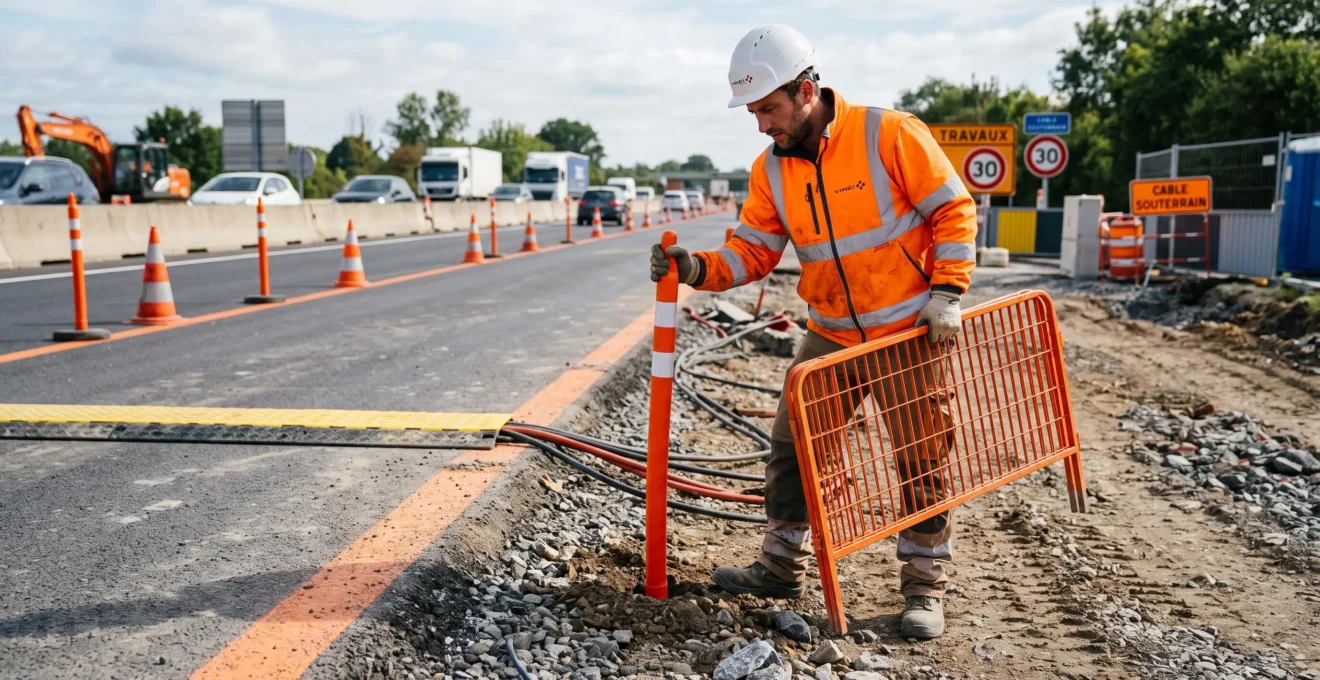

Comment signaler et baliser la zone de passage des câbles ?
La protection mécanique ne suffit pas. Un passage de câbles noir posé au sol reste peu visible, surtout en fin de journée ou par temps couvert. La signalisation temporaire a pour fonction de rendre le franchissement identifiable à distance, aussi bien pour un conducteur d’engin que pour un piéton circulant dans la zone.
Le balisage repose sur trois principes simples. D’abord, matérialiser la zone par des éléments colorés et visibles : chevâles, cônes, balises souples ou barrières orange encadrant le franchissement. Ensuite, orienter la circulation : flécher le passage côté piétons, canaliser les engins vers un point de traversée unique. Enfin, informer : panneaux de signalisation temporaire alertant sur la présence d’un obstacle au sol et, si nécessaire, sur la limitation de vitesse à proximité.
Selon le guide de l’OPPBTP, les travaux empiétant sur la chaussée nécessitent une signalisation spécifique telle que des panneaux AK5 et des balises K5, associés si besoin à un alternat par piquets K10 ou feux tricolores temporaires (guide OPPBTP signalisation temporaire chantier). Ces principes s’adaptent aux franchissements de câbles sur voirie publique comme sur voie interne au chantier.
La coordination entre protection mécanique, balisage et flux de circulation doit être pensée en amont. Un franchissement bien équipé mais mal signalé expose aux chutes de piétons ; un balisage visible mais sans protection mécanique n’empêche pas l’écrasement du câble. Les deux dimensions sont indissociables et relèvent des bonnes pratiques de sécurité des matériels industriels applicables à tout chantier temporaire.
Les équipements adaptés pour sécuriser un passage de câbles
Un franchissement sécurisé repose rarement sur un seul produit. Il associe un dispositif de protection mécanique calibré au trafic, un balisage visuel permanent et, selon la configuration, des éléments complémentaires comme des rampes d’accès piétonnes ou des panneaux temporaires.
Pour une voie piétonne traversée par un ou deux câbles d’alimentation, une rampe souple à canaux suffit généralement, complétée par deux balises de part et d’autre. Pour une piste d’engins ou une voie partagée avec des camions, le caniveau renforcé devient indispensable, idéalement associé à des cônes de haute visibilité et à un panneau indiquant l’obstacle. Lorsque piétons et engins empruntent la même voie, la bonne pratique consiste à séparer physiquement les flux lorsque c’est possible, et à utiliser un équipement polyvalent capable d’accueillir les deux usages.
Associer les équipements : Un passage de câbles renforcé pour engins doit systématiquement être accompagné d’une signalisation visible et, en bord de passage piéton, d’un dispositif antidérapant pour éviter les glissades sur la rampe en caoutchouc.
Les gammes professionnelles couvrent plusieurs niveaux de charge admissible, plusieurs largeurs de voie et plusieurs capacités (nombre de conducteurs par canal). Comparer avant achat la charge maximale annoncée, la facilité d’assemblage de plusieurs modules bout à bout et la présence d’un couvercle verrouillable évite les mauvaises surprises à l’installation.

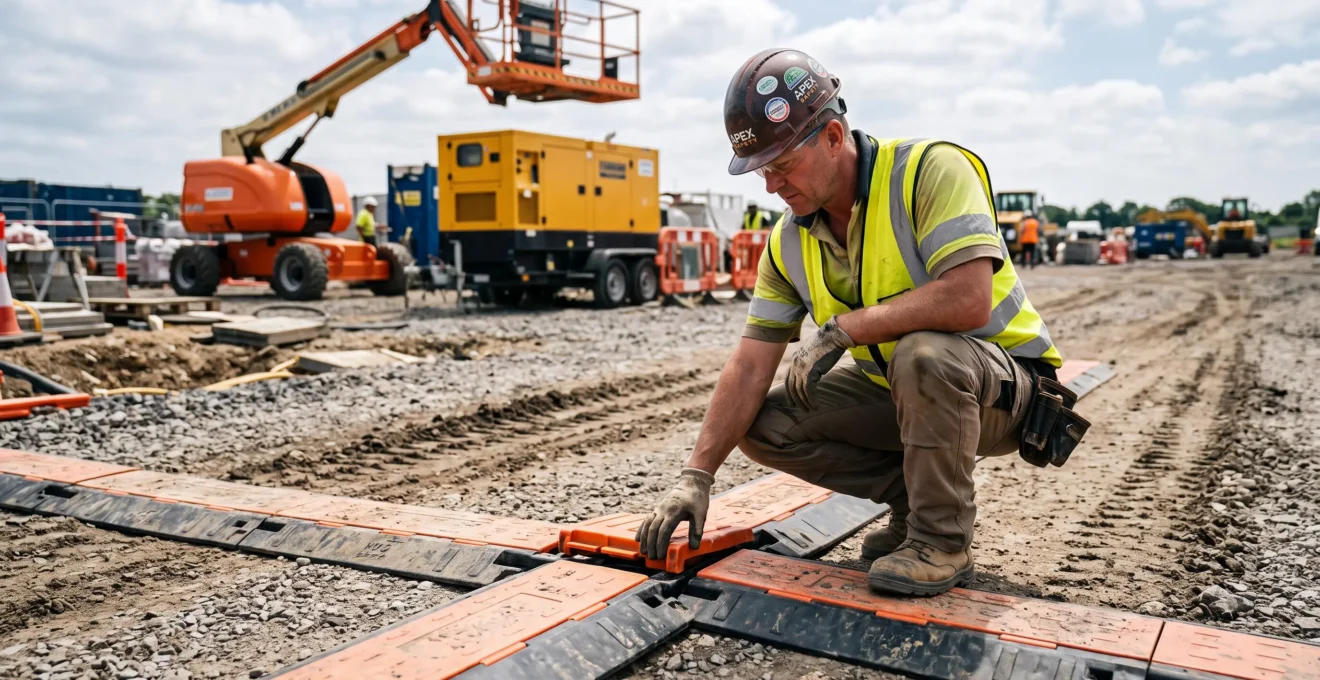

Bonnes pratiques pour une installation conforme et durable
Une protection efficace commence avant la pose, par une courte analyse de risque spécifique au chantier. Cette étape identifie le type de trafic réel, les horaires de passage, la durée d’exploitation du câble et les zones où des piétons sont susceptibles d’évoluer. Elle conditionne le choix du dispositif et du balisage.
- Analyser le trafic réel
Identifier les flux : piétons, véhicules légers, engins lourds, trafic mixte, fréquence.
- Choisir le dispositif adapté
Vérifier la charge admissible, le nombre de canaux et la compatibilité avec le diamètre des câbles.
- Vérifier l’état du câble
Contrôler l’isolant, l’absence de coupures et le dimensionnement électrique avant mise sous tension.
- Positionner le balisage
Encadrer la zone de franchissement avec cônes, balises ou barrières visibles.
- Documenter l’installation
Noter la date de pose, le modèle utilisé et la personne responsable pour la traçabilité.
Lorsque le franchissement concerne une voirie publique, une autorisation préalable de la commune ou du gestionnaire de voirie est généralement nécessaire. Les conditions varient d’une collectivité à l’autre : il convient de se renseigner localement avant toute installation. Pour un passage sur voie interne au chantier, l’autorisation reste interne au maître d’ouvrage et au coordonnateur SPS, mais doit figurer au plan de prévention.
La maintenance régulière conditionne la durabilité du dispositif. Vérifier chaque semaine le maintien en position du passage de câbles, l’absence de déformation du couvercle, la propreté des canaux et l’intégrité du balisage. Après le passage d’un engin particulièrement lourd ou en cas d’incident, un contrôle immédiat s’impose avant toute remise en circulation.
La répartition des responsabilités en cas d’accident obéit aux règles générales du Code du travail et des textes applicables aux chantiers. L’employeur reste responsable de la sécurité de ses salariés ; le maître d’ouvrage et le coordonnateur SPS interviennent dans l’organisation collective. Chaque intervenant est tenu de signaler toute dégradation d’un dispositif de protection constatée sur site. Cette logique rejoint les enjeux de protection temporaire de chantier, qui dépasse la seule question des câbles pour englober l’ensemble des équipements exposés.
À retenir avant d’équiper un franchissement de câbles
- Dimensionner la protection au trafic le plus contraignant, jamais au trafic le plus léger.
- Associer systématiquement protection mécanique et signalisation temporaire visible.
- Privilégier la suppression du franchissement (surélévation, contournement) quand c’est possible.
- Documenter l’installation et contrôler l’état du dispositif chaque semaine.
- Vérifier localement la nécessité d’une autorisation pour tout franchissement de voirie publique.
Une rampe de câbles légère suffit-elle pour un passage de camions ?
Non. Une rampe légère est conçue pour les piétons et les véhicules légers. Le passage régulier de camions ou d’engins lourds exige un caniveau renforcé dont la charge admissible correspond au tonnage réel. Vérifier systématiquement la fiche technique du produit avant la pose.
Faut-il une autorisation pour faire passer un câble sur une voirie publique ?
Un franchissement de voirie publique relève du gestionnaire de voirie (commune, département). Une autorisation préalable est généralement nécessaire, avec conditions de balisage et parfois d’horaires. Se renseigner localement avant toute installation.
Que faire si un câble a été écrasé par un engin ?
Mettre immédiatement hors tension, isoler la zone, interdire tout contact avec le câble et faire intervenir une personne habilitée pour vérifier l’état du conducteur et de l’isolant. Un câble endommagé doit être remplacé, pas réparé sommairement.
Peut-on simplement recouvrir un câble avec des planches de bois ?
Cette pratique improvisée ne garantit ni la résistance mécanique ni la stabilité au sol et crée un risque supplémentaire de chute. Les dispositifs dédiés (passages de câbles, caniveaux renforcés) sont conçus et testés pour cet usage.
Pour aller plus loin dans la sélection des dispositifs adaptés à votre chantier, consultez les ressources sur la conformité et sécurité des équipements industriels.
Les solutions décrites dans cet article constituent un cadre général et ne remplacent pas une analyse de risque spécifique à votre chantier, ni les prescriptions du coordonnateur SPS ou du gestionnaire de voirie. Avant toute installation durable, confronter le choix du dispositif à la réalité du terrain : flux observés, durée réelle d’exploitation et contraintes locales. C’est à cette condition que la protection d’un câble traversant une voie de circulation reste efficace du premier jour jusqu’au repli du chantier.
